Hp laserjet 1536 замена картриджа

Замена картриджа на HP Laserjet 1536dnf MFP

Posted By: 2dslru 18.09.2016

Hewlett Packard — флагман многих российских фирм в плане оргтехники и расходных материалов. Но так же как и все остальные сложные механизмы — МФУ и принтеры имеют огромную потребность в своевременном обслуживании. Самая простая и самая часто требуемая операция — замена картриджа — может быть выполнена средствами обычного офисного персонала, т.к. разработчики позаботились, о том, чтобы данный процесс не занимал более минуты.

Перед началом, стоит отметить, что не любая офисная техника годится для самостоятельного профилактического ремонта. Такой сложный прибор, как лазерный гравер требует вмешательства профессионалов — доверять бухгалтеру или офис-менеджеру оборудование на 350 тысяч, а то и на миллион рублей явно не стоит. Лазерные граверы часто применяются для обработки металла, древесины, камня, текстиля и других материалов. Соответственно часто используется именно для создания рекламной продукции.

Итак, мы имеем МФУ HP Laserjet 1536dnf MFP. Черно-белая печать со скоростью 25 страниц в минуту, копировальный аппарат, сканер и факс. Средняя цена на рынке порядка 28 тысяч рублей. Стоимость картриджа порядка 8 тысяч рублей. Оценка устройства на Яндекс.Маркете — 3.5/5. Имеет черно-белый информационный интерфейс. Чтобы заменить картридж, сначала нужно поднять самую верхнюю крышку

Далее мы увидим небольшое углубление на площадке для выдачи бумаги

Дергаем за него и откроется отсек с картриджем.

Картридж вынимается легким движением руки на себя.

Так он выглядит:

Вставьте новый картридж в отсек. После замены картриджа принтером автоматически будет запущена инициализация, которая продлится 10-15 секунд

На этом замена картриджа будет завершена. Даже неопытный, не имеющий опыта работы с оргтехникой, сотрудник сможет произвести данную операцию за 5 минут. Никакой «грязный» работы этот процесс не предусматривает, поэтому необязательно иметь спецодежду. Таким образом, мы выяснили, что работа с небольшими SOHO-устройствами не требует специальных навыков и может быть обслужена рядовыми сотрудниками компании.

Источник

Заправка картриджа принтера HP LaserJet Pro-M1536

Принтер HP LaserJet Pro-M1536 с картриджем HP CE278A (78A) является распространенным в России. В процессе печати картриджи заканчиваются и нужно купить новый картридж, что выходит дорого, есть альтернатива — это заправка Вашего картриджа.

В этой статье мы покажем инструкцию по заправке картриджа принтера HP LaserJet Pro-M1536 своими руками. Разобрать, вычистить и засыпать тонер не сложно, заправить принтер HP LJ Pro-M1536 можно даже в домашних условиях за 10-15 минут.

1. Для начала Вам надо открутить болт и снять боковую крышку, рисунок 2, 3.

2. Сдвигаем в сторону половину с бункером с отработанным тонером и располовиниванем картридж, рисунок 4, 5.

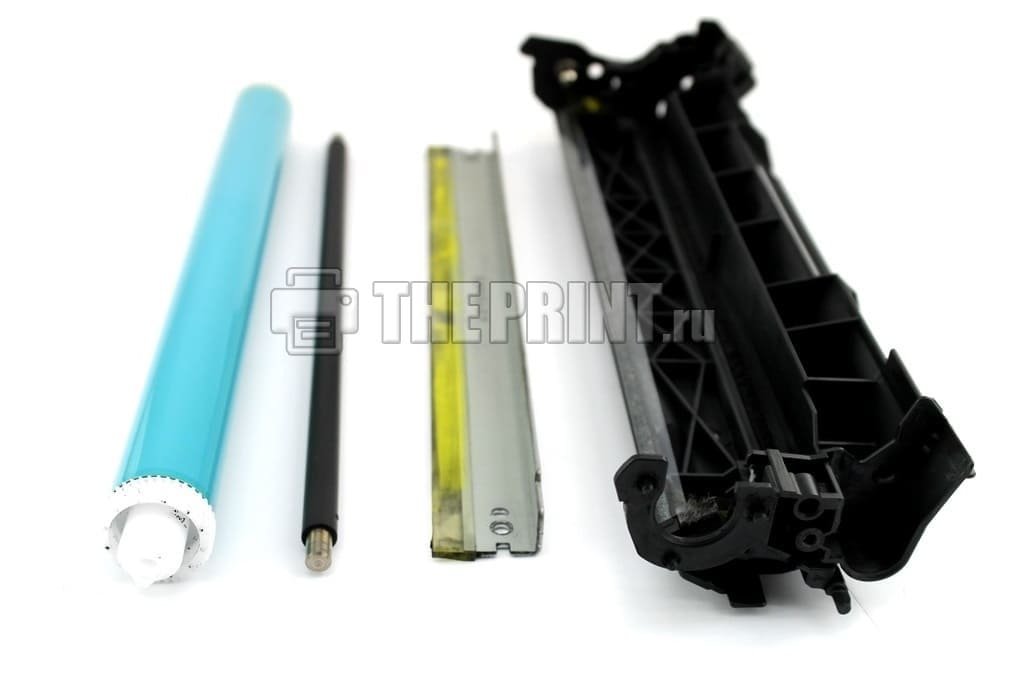

3. Следующим этапом что бы вычистить отработанный тонер картриджа надо снять фотобарабан, ролик заряда и ракель. Для этого приподымаем фотовал и прокручивая тянем его в сторону, ролик заряда снимаем с фиксаторов, ракель вынимается открутив 2 болта, рисунок 6, 7. Вычищаем весь отработанный тонер.

4. Собираем бункер отработки в обратном порядке, устанавливаем ракель на место прикрутив его двумя болтами (резиновую часть ракеля желательно не очищать, это делается для того что бы не было закусов и дальнейшего выхода из строя ракеля), очищаем коротрон и барабан сухой тряпкой устанавливаем на место, рисунок 8.

5. Приступаем к разборке и очистки бункера для тонера, для начала откручиваем болт сбоку и снимаем боковую крышку, рисунок 9, 10.

6. Снимаем оболочку магнитного вала с магнитным стержнем вместе с токопроводящей пластмассовой деталью картриджа, оболочку магнитного вала очищаем сухой тряпкой (мы не разбираем и не снимаем стержень и токопроводящую деталь), рисунок 11.

7. Начинаем вычищать от старого тонера бункер, что бы лучше вычистить, нужно прокручивать шестеренку, которая приводит в действие мешалку тонера внутри бункера, для очистки мы использовали сервисный пылесос, рисунок 12.

8. Далее нужно засыпать тонер в картридж прокручивая шестеренку, тем самым приводя в действие механизм перемешивания тонера, это нужно для того что бы максимально засыпать тонер, рисунок 13.

9. Устанавливаем магнитный вал на место и прокручиваем его (обратите внимание что бы были на месте шестеренка и два бушинга), слой тонера на магнитном валу должен быть ровный, без пробелов и бугров, рисунок 14.

10. Устанавливаем на место боковую крышку и прикручиваем болт, рисунок 15.

11. Собираем картридж, для этого две части нужно совместить и сдвинуть их друг на друга, рисунок 16, 17, 18.

12. Обратите внимание, что бы две пружинки были не согнуты и упирались в корпус картриджа, рисунок 19.

13. Перед тем что бы установить боковую крышку, фиксирующую барабан, нужно взвести пружинку, рисунок 24.

14. Устанавливаем боковую крышку на место и пружинку отпускаем, один край пружинки должен упираться в шторку фотобарабана картриджа, рисунок 22, 23.

15. Заправка закончена, можете вставлять картридж в принтер и печатать. На первых 5 листах возможна печатать с дефектами, но они должны уйти. По итогу печать должна быть четкая, без точек и полос.

• Чип на данной модели есть, но блокировка не происходит, очень редко возможна блокировка Wi-Fi или автоподатчика сканера (если они у Вас есть) при использовании заправленного картриджа.
• У любого картриджа оригинальный фотовал после первой заправки заметно начинает бледно печатать по всей площади листа, желательно менять его при первой заправке, после нескольких заправок это обязательное условие (у неоригинальных фотобарабанов, например: которые продает наш интернет магазин, барабан может печатать 3-5 заправок без бледноты и дефектов при правильном его использовании).

Источник

Самостоятельная заправка картриджа CE278А для HP LaserJet P1560 / 1566 / 1606 / M1536

Самостоятельная заправка картриджа HP CE278А для HP LaserJet P1560 / 1566 / 1606 / M1536

Все эти картриджи аналогичны между собой и их детали взаимозаменяемы. Отличаются они только лишь направляющими на боковых крышках. По этому мы решили выложить одну инструкцию для всех перечисленных выше картриджей.

Данный вид картриджей следует заправлять тонером предназначенным для этой модели HP1005/1505 в количестве

Внимание: Если Вы вдруг сломаете свой картридж или принтер, то в этом случае виновного определить не сложно. Данная инструкция по заправке картриджа размещена исключительно в ознакомительных целях.

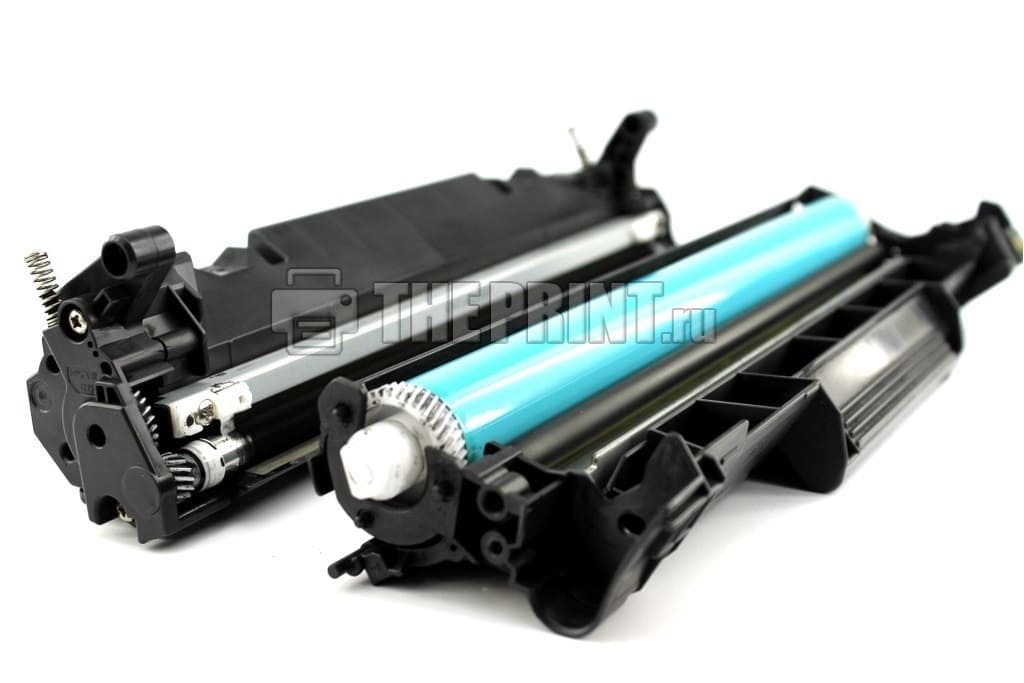

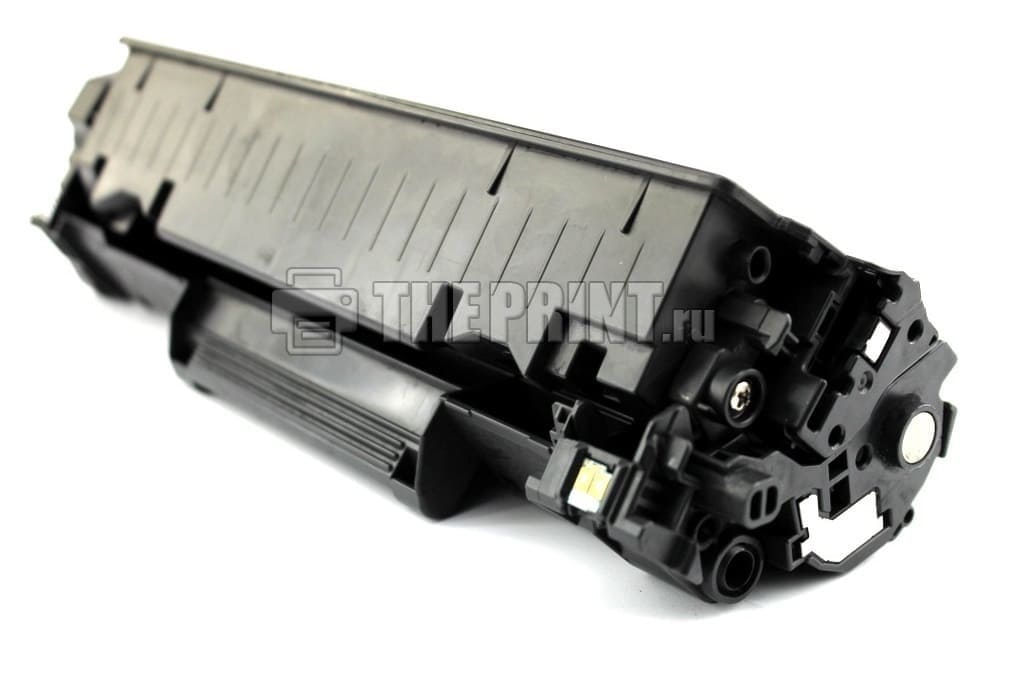

Всё. Картридж располовинили. Вот так он выглядит.

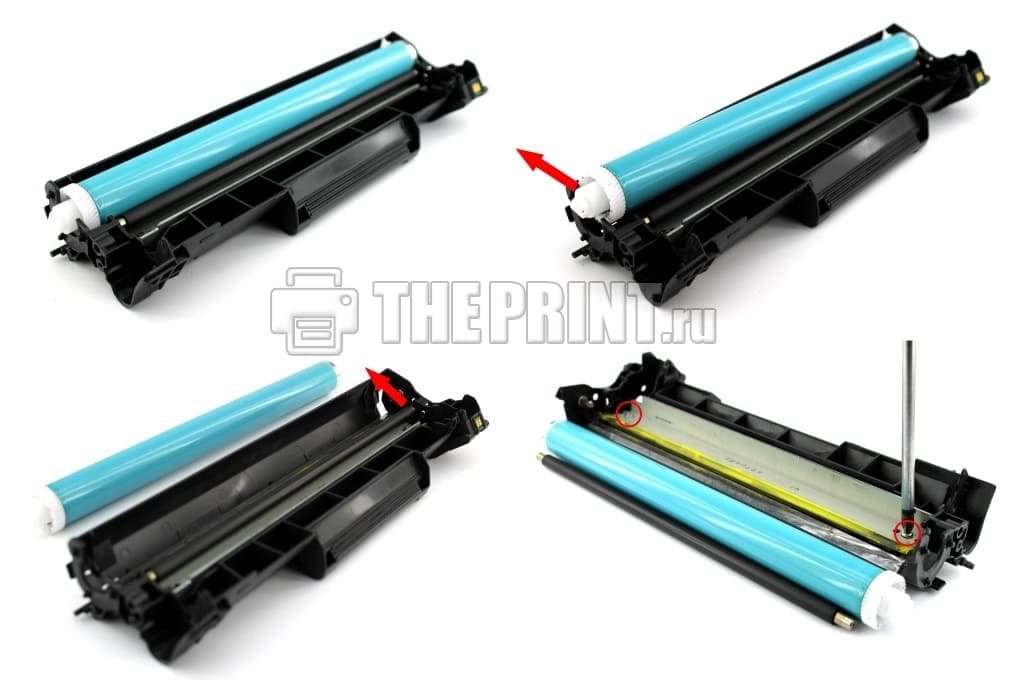

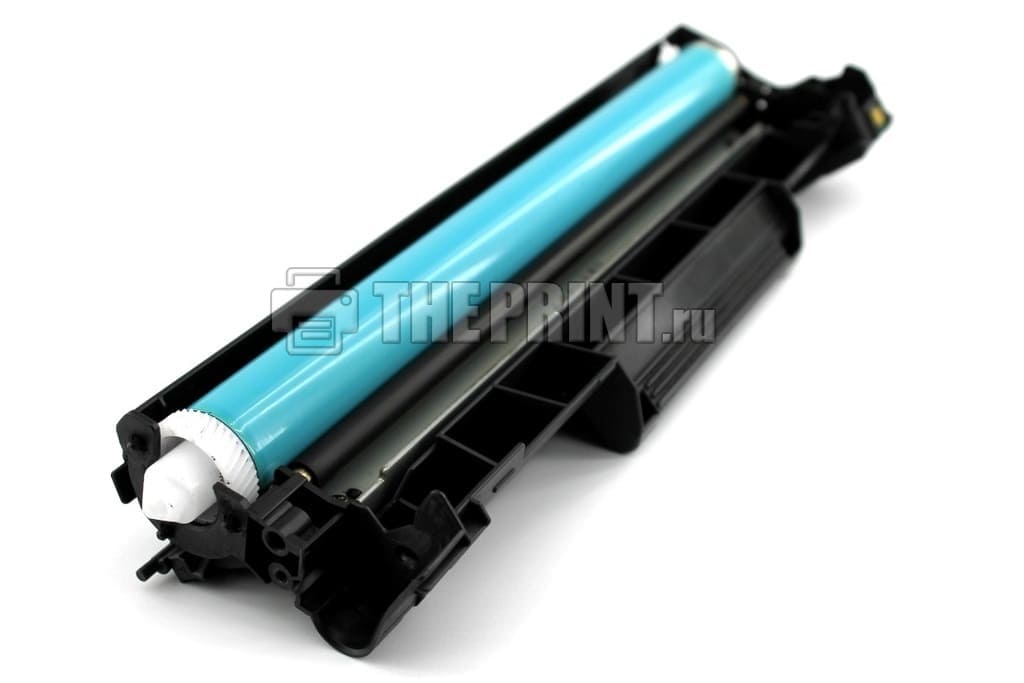

Аккуратно вынимаем фотобарабан. Пальцами его лучше лишний раз не лапать. Фотовал боиться солнечного света, по-этому на солнышке его лучше тоже не светить.

Далее нам нужно извлечь вал заряда (коротрон). Аккуратно его достаём. Его лучше тоже пальчиками не трогать. (Если конечно вы не в перчатках)

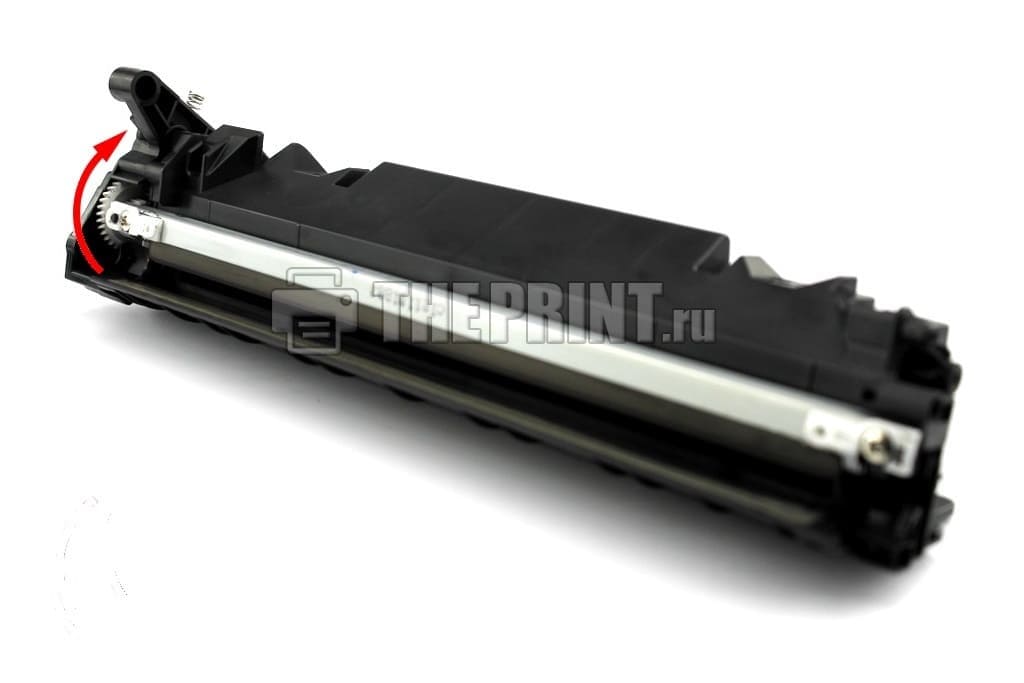

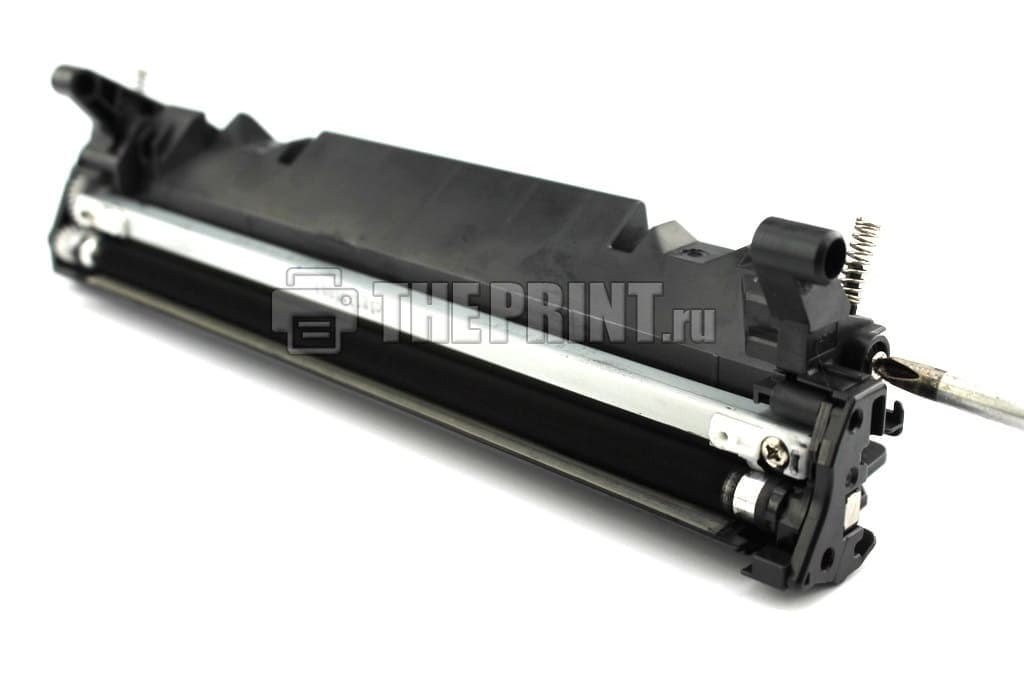

Далее нам нужно добраться до отработанного тонера. Для этого откручиваем два винтика и аккуратно извлекаем ракель.

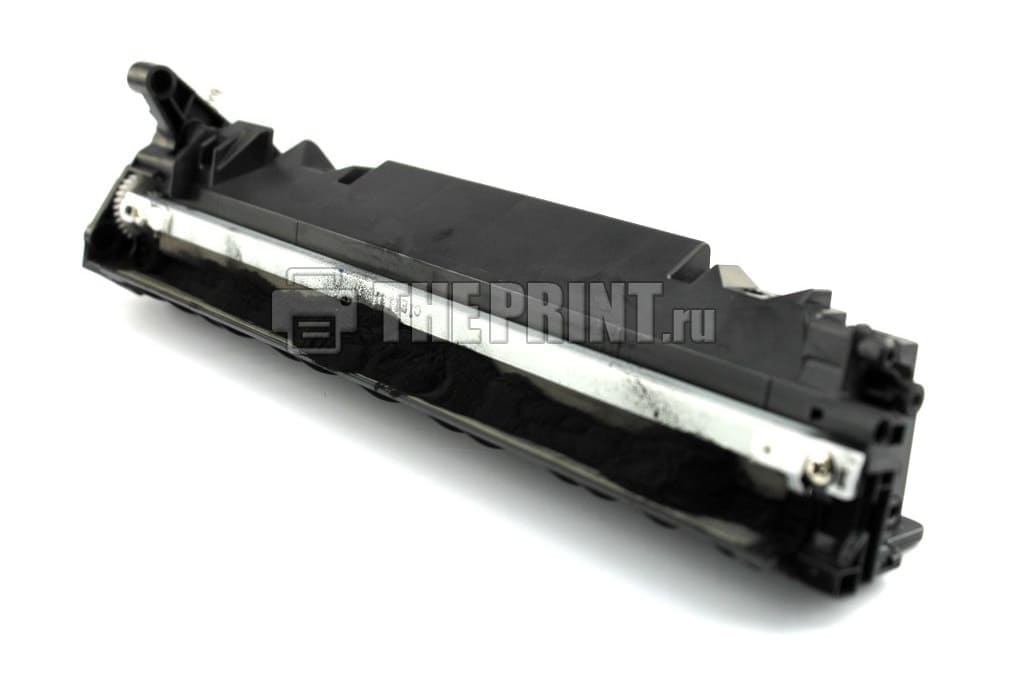

А вот и использованный тонер. Вытряхиваем его и вычищаем начисто бункер. Если есть тонерный пылесос, то высасываем всё им.

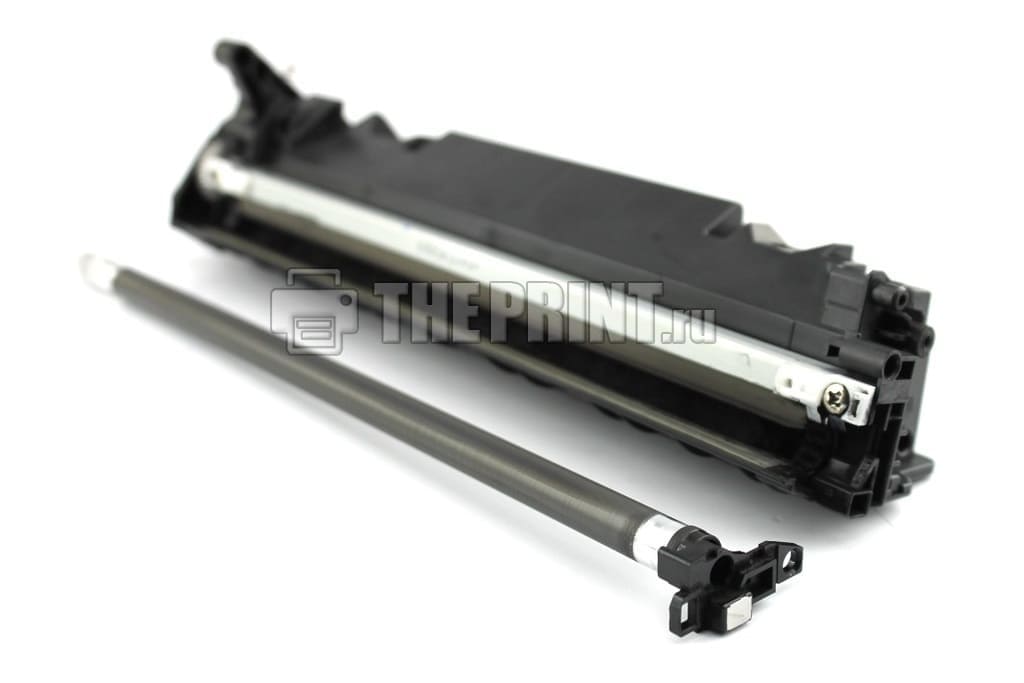

Ставим обратно ракель и прикручиваем на два винтика.

Ставим на место вал заряда и смазываем токопроводящей смазкой бушинг, который является контактом.

Заодно и не забываем смазать контакт фотовала.

И аккуратно ставим барабан на место. Теперь эту половинку картриджа можно отложить. С ней все работы выполнены.

Берем вторую половину картриджа. Откручиваем два винта со стороны шестерёнок.

И вынимаем шестеренки. Не забываем их местоположение.

Вот так выглядит картридж со снятыми шестеренками.

Теперь откручиваем единственный винтик с противоположной стороны.

После того как сняли боковинку освободится магнитный вал. извлекаем его. Тут надо быть аккуратнее да бы не просыпать остатки тонера.

Очищаем магнитный вал от тонерных остатков. И не потеряйте вот эти штуки, которые изображены выше.

Откручиваем дозирующее лезвие. Вытряхиваем всё из бункера. Вычищаем его по максимуму. И не забывайте почистить дозирующее лезвие изопропилом. На худой конец спиртом.

Удаляем остатки тонера и отсюда. Эти пазы намагниченные — по этому надо приложить немного усилий.

Ну и засыпаем тонер в очищенный картридж. На совесть!

После того, как засыпали тонер нужно собрать картридж в обратном порядке.

Прикручиваем на место левую «щеку»

Ставим на место магнитный вал. Тут нужно попасть сердечником магнитного вала в паз левой крышки. Он полезет туда только в единственном положении.

Ставим на место шестерёнки. Если забыли как они располагаются, то вам поможет изображение выше.

Прикручиваем на место крышку. На этом этапе целесообразно потрясти эту половину картриджа. Покрутить магнитный вал за шестеренку в положении «от себя». Тонер должен лежать ровным слоем. Без полосок. И нигде не просыпаться.

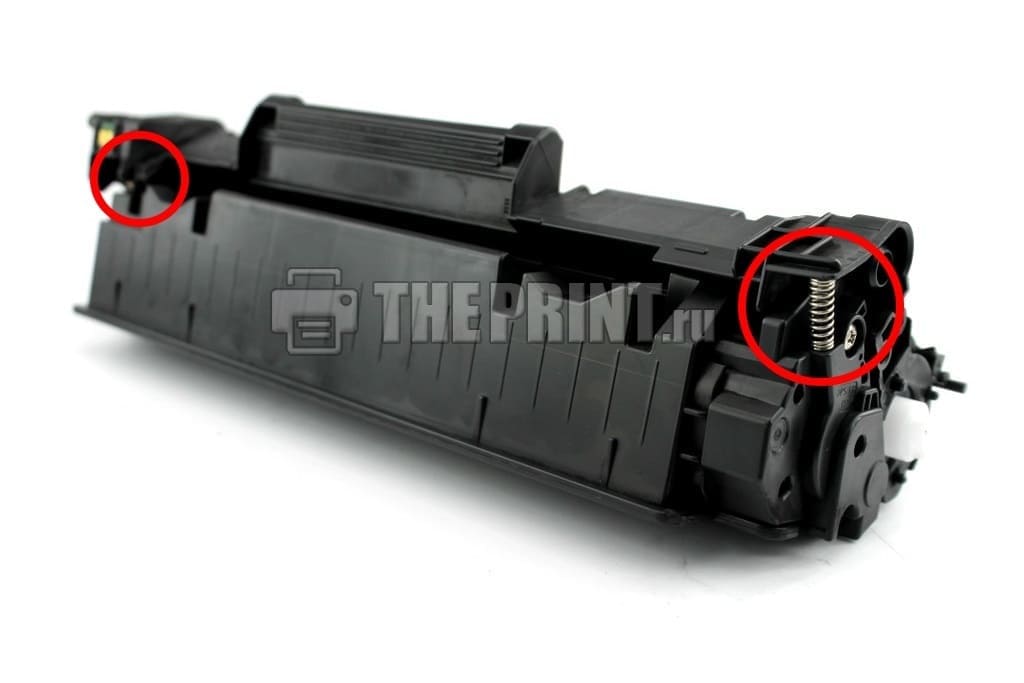

Пружинки нужно выровнять. Их по одной с каждой стороны картриджа. Сначала выравниваем одну.

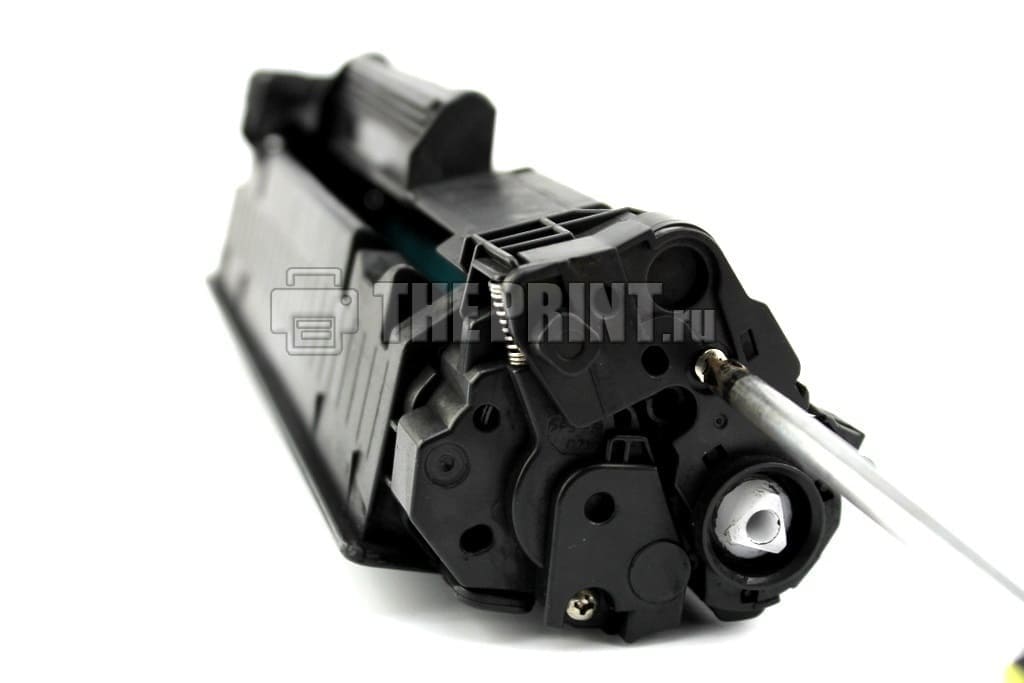

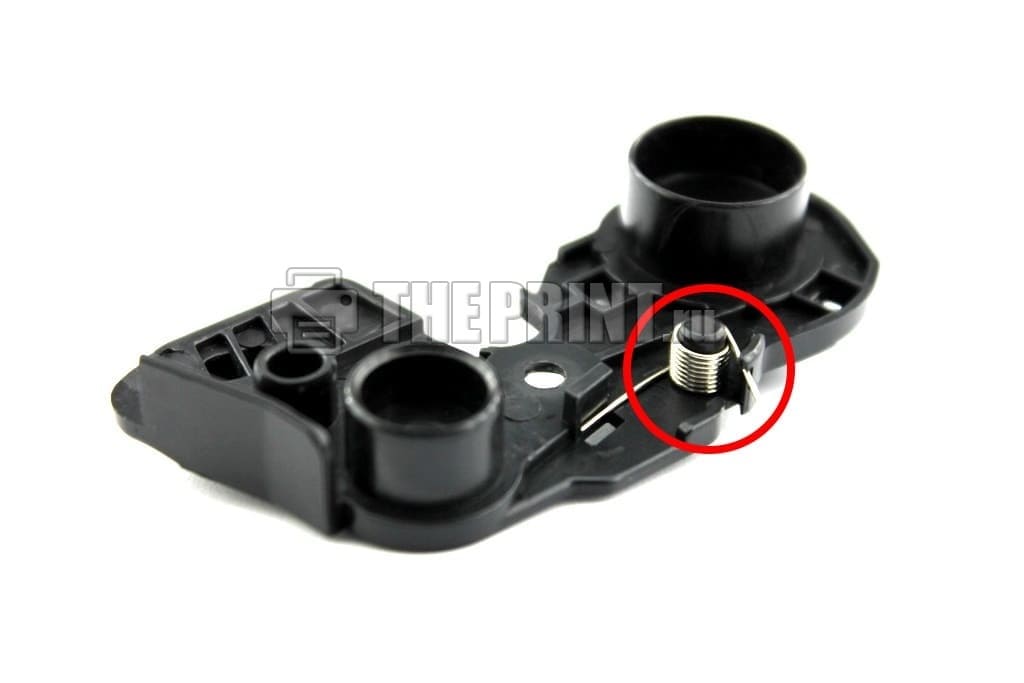

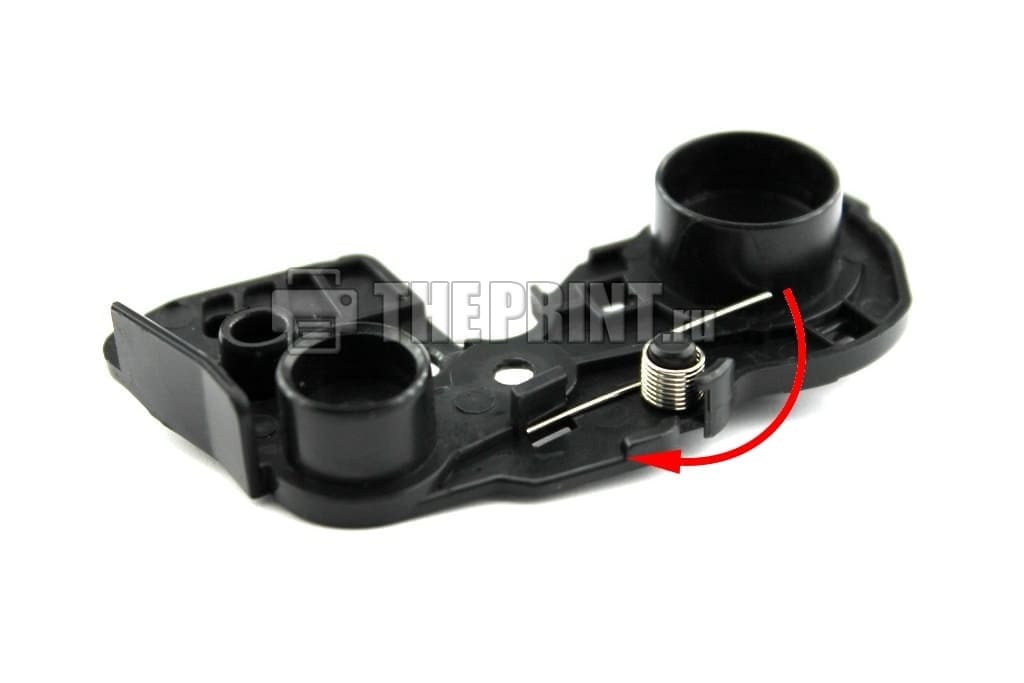

Берем последнюю оставшуюся деталь картриджа. Устанавливаем пружинку вот в таком положении.

Ставим крышку на место, придерживая пружинку пальцем в разогнутом состоянии.

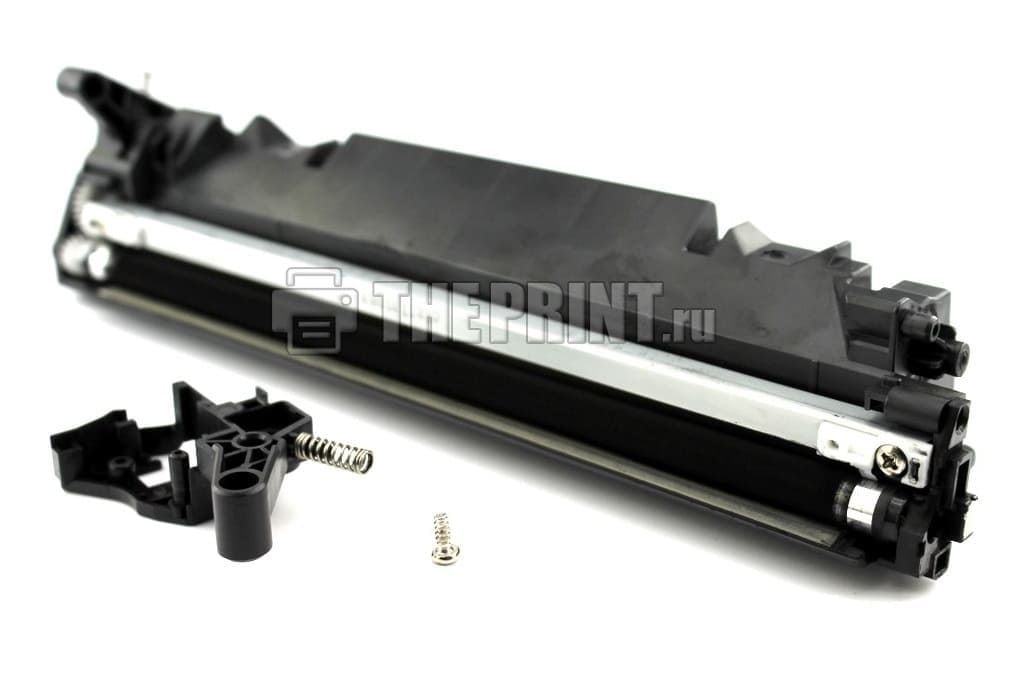

Отпускаем пружинку таким образом чтоб она фиксировала положение шторки. Как на изображении.

Прикручиваем последний винтик.

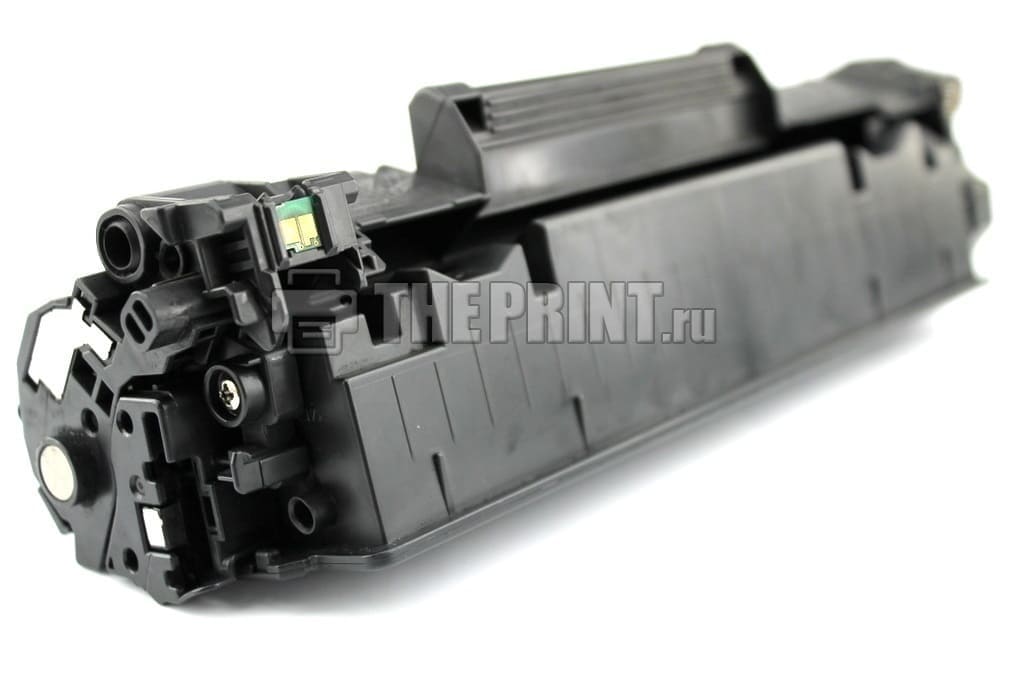

Завершающий момент: замена чипа на новый. В принципе чип можно и не менять, но тогда вам придётся смириться с постоянным сообщением принтера о замене картриджа.

Ну и вставляем картридж в принтер и печатаем что-нибудь для проверки. Смотрим на распечатку и радуемся

Источник

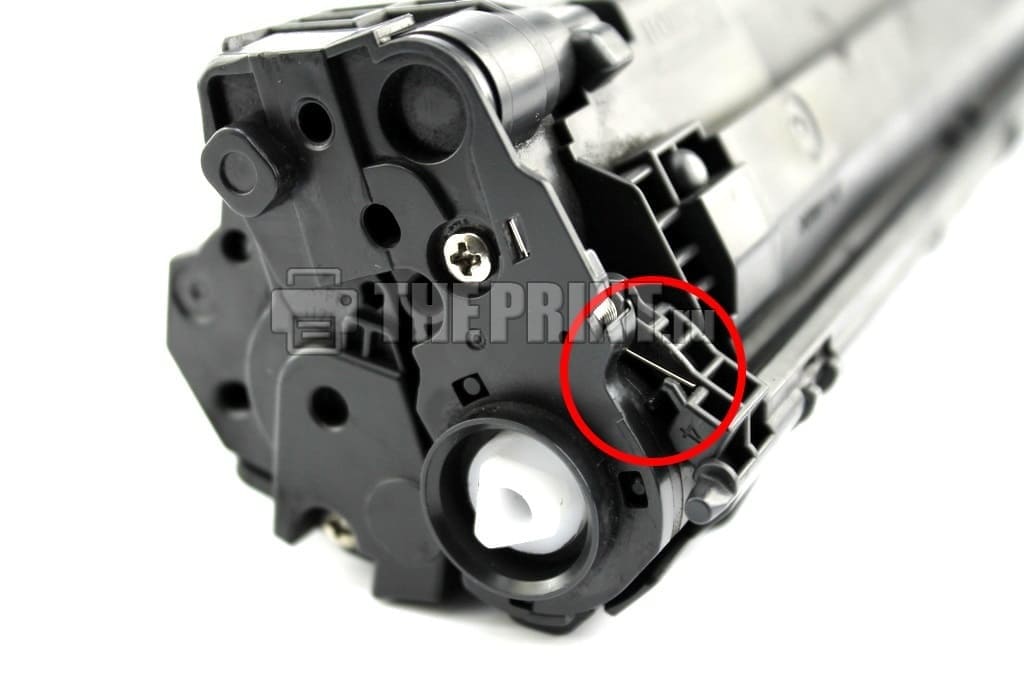

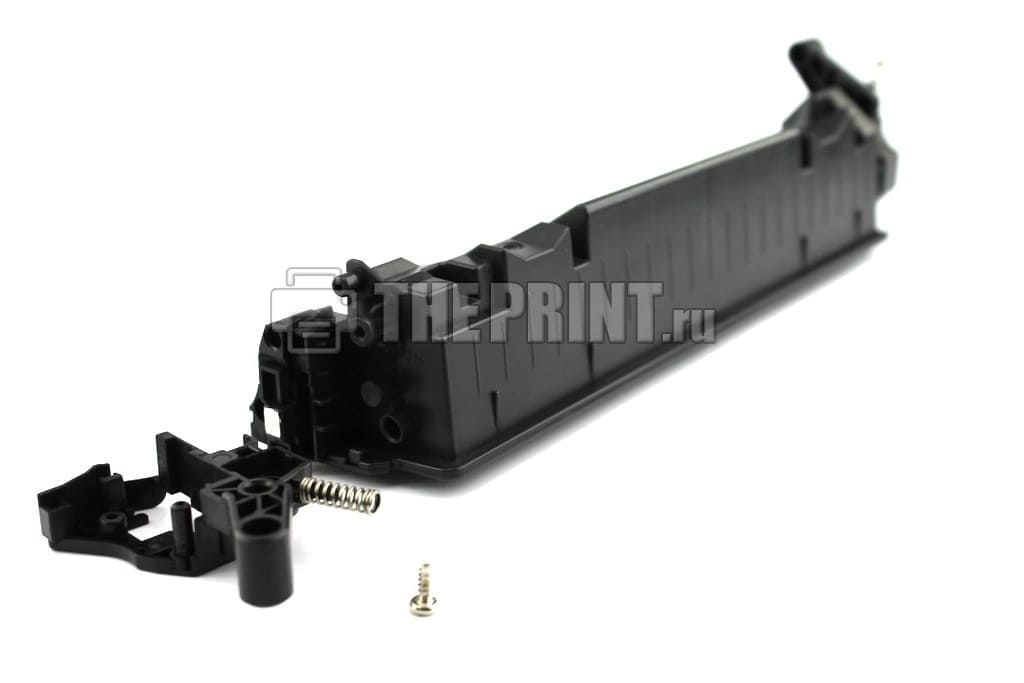

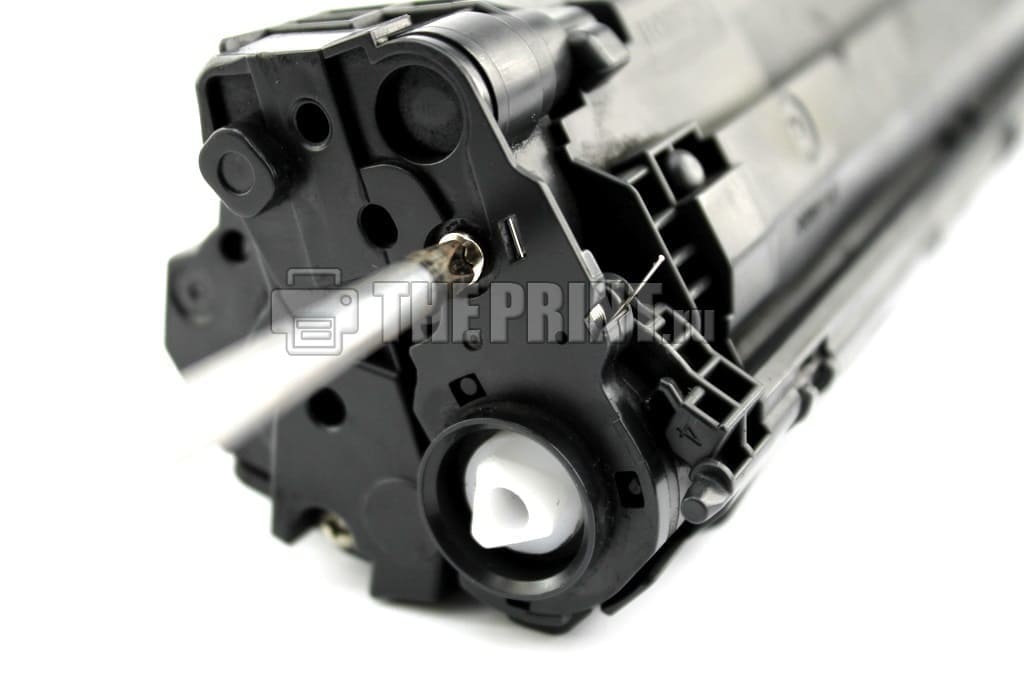

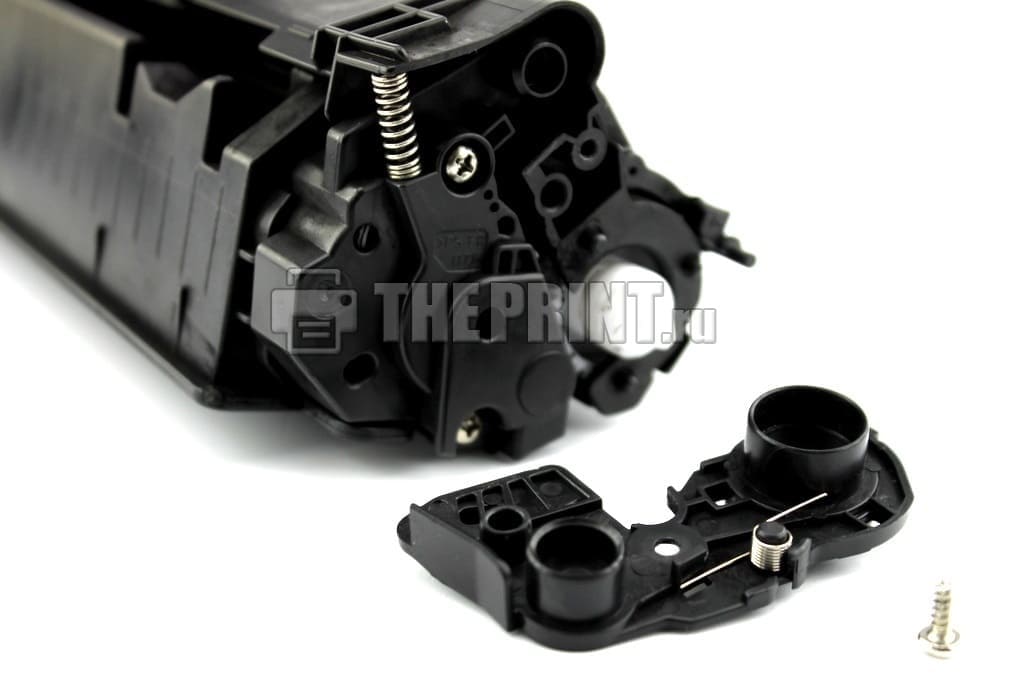

Возьмите картридж ручкой к себе. Справа будет как раз сторона которая показана ка изображении. Открутите указанный винтик.	Аккуратно снимите боковинку. Ничего при этом не отломите и не потеряйте пружинку.

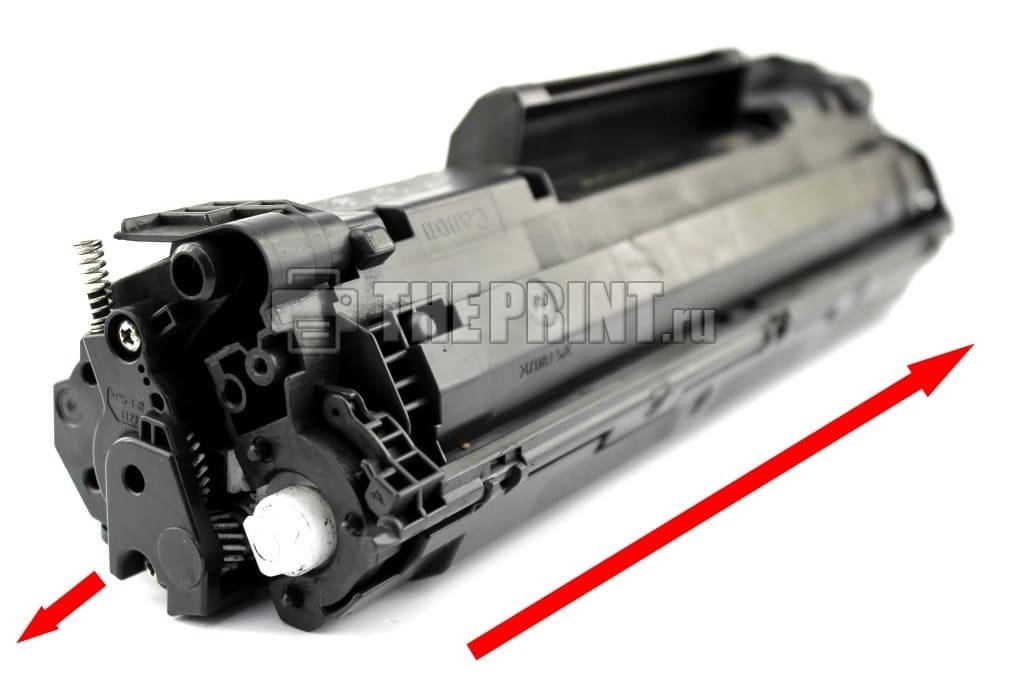

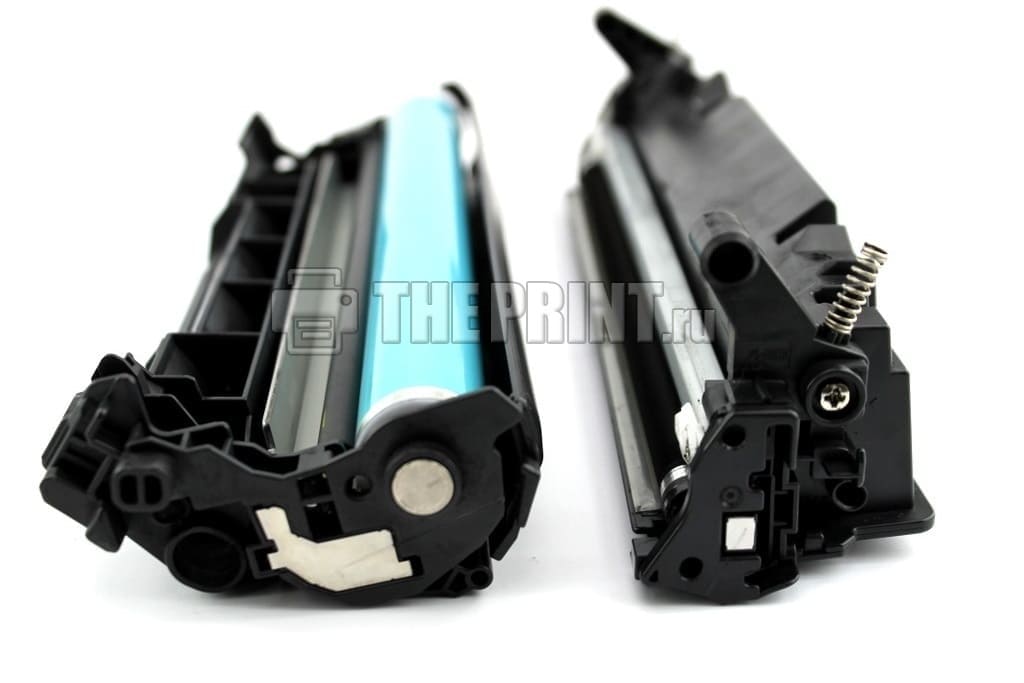

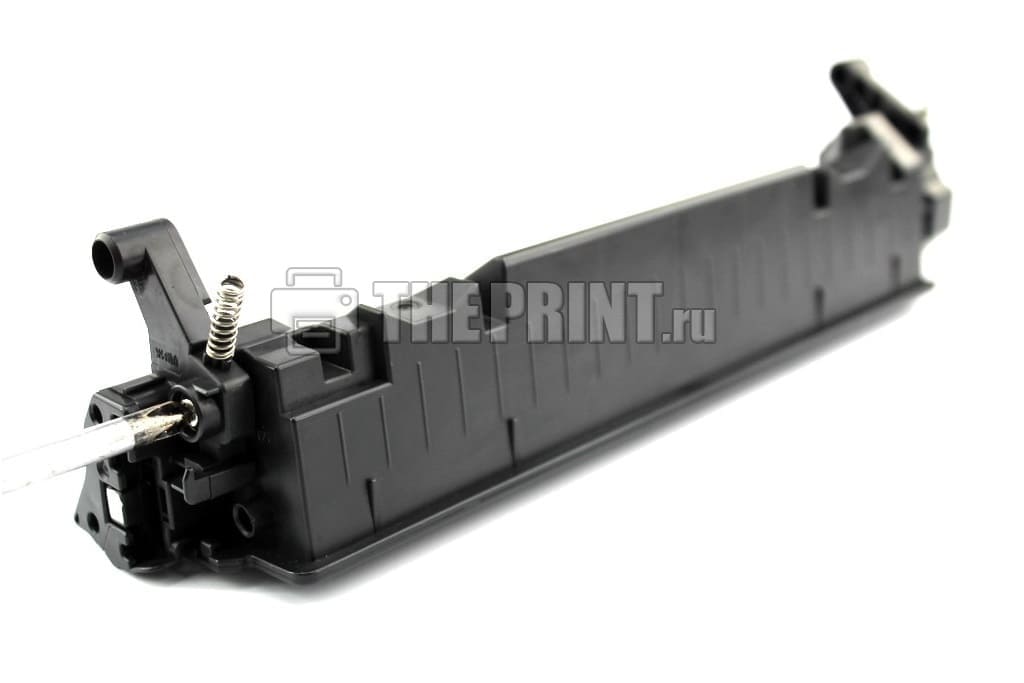

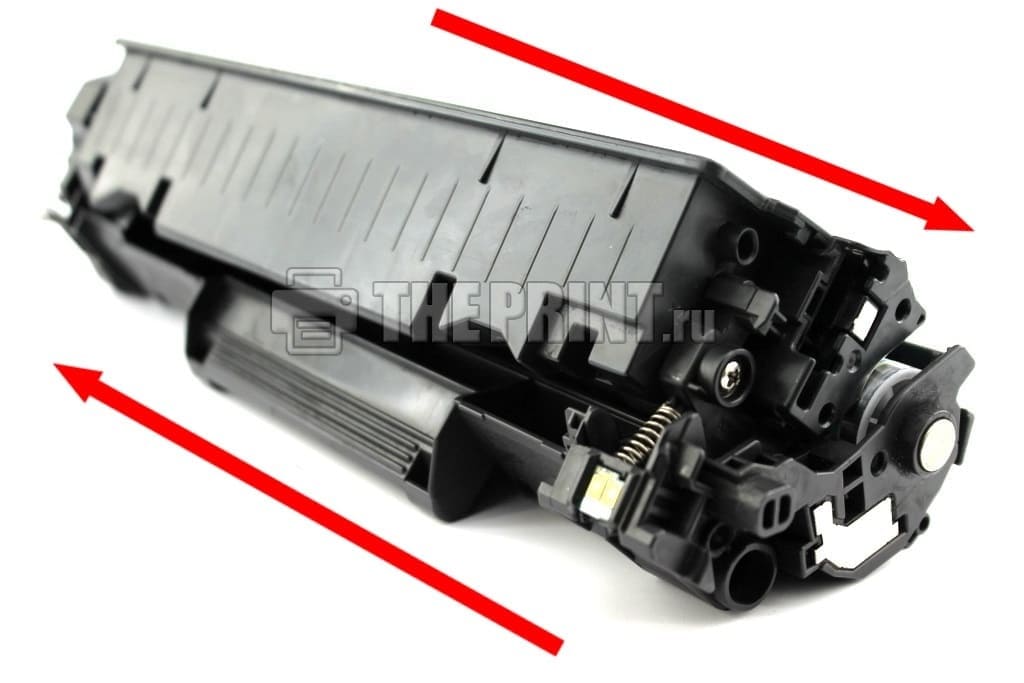

Теперь нужно располовинить картридж. Берите его обеими руками и потяните одну половинку на себя, другую от себя.	Прикручиваем дозирующее лезвие.
Берем обе половинки картриджа и соединяем их в единое целое. Для этого сначала попадаем креплением в одно отверстие.
